共享干产品：模块能源供应应用的压力预防措施

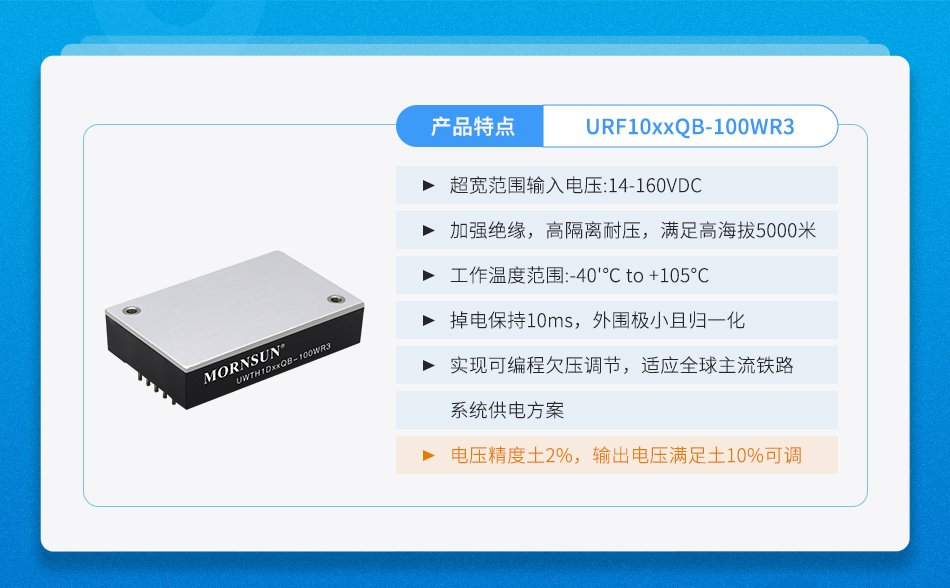

本文引用：功率模块已成为工业监管，新能源和沟通等领域的高集成和便利性的第一个选择。但是，当系统需要更高的输出电压时，实际应用通常会面临挑战。生产系列模块的技术已经到来，但是如果忽略了重要的隐藏危险，至少它可能导致系统效率低下，在最坏的情况下，甚至对设备和安全事故造成了损害。本文分析了四个方面的危害和隐藏疗法：选择，热耗散，动态响应和逆电压。隐藏的危险1：选择模块是不合适的，一些电压重复故障的工程师错误地认为，任何电源模块都可以直接连接，但实际上，可以忽略两个因素。 2）货物母体：如果两个模块之间的负载差太大，则具有小负载的模块由于电流负载不足，因此可以进入过电流保护的模式，这可能会导致整个系统中的异常。解决方案：为电源选择相同的规格，并尽可能选择相同的型号和批量。它符合输出电压的高精度（±2％），并接受可调节的支持。这允许随后的输出电压，例如Mornsang的URF/URF/UWTH系列，可以在极度公差下适应相同的值。隐藏的危险2：低热量消散，模块的用途寿命急剧降低，并且在连接系列后总电压增加，这可以改变单个模块的操作状态。如果热耗散设计不足，则模块的内部温度可能高于安全性阈值（AS 125°），从而导致组件的老化甚至热破坏。另外，两个模块的起伏电压不同步，这导致当它们在系列中工作时，额外的波浪也会增加，这允许输入滤波器电容器/输出的原始支持对更高的波电流。解决方案：强制空气冷却 +热门接头，使用组合的散热溶液确保模块在适当的环境温度下工作。选择高效率模块（效率≥95％），例如Mornsang的VRF_HB系列，以减少自身的热量产生。另外，还有更多的输入和输出。必须进行过滤测量。隐藏的危险3：动态反应不足，负载突然变化会导致振动。快速充电开关（例如发动机启动和停止）使系列的模块没有足够的动态响应速度，从而导致短暂跌落或输出电压的过度效果，从而影响设备操作的稳定性。解决方案：选择具有出色动态响应性能的模块，例如Mornsang的VCB系列，例如±5％电压波动和25％的负载步骤，以满足500US内的恢复时间。也可以连接大容量 +陶瓷冷凝器的电解电容器，并在输出端子中并联，以消除高频噪声和平滑的电压波动。隐藏危险4：逆电压会损坏电源。如果使用的两个模块的输出延迟时间不一致，则可以将第一个启动电源的输出电压应用于另一个模块的输出，这使得内部设备反向拆卸。另外，如果Falla单个模块，其他普通电源可以通过故障的电源将后方馈入，从而损坏设备。解决方案：将平行反向连接在每个模块极化二极管的输出处（小电压降的Schottky二极管约为0.3V，过量的电压下降损坏了模块）。例如，以下图：摘要：一系列安全加强功率模块G脉冲的旧规则不是一个简单的电压重叠，而是由于选择，热量耗散，动态响应，反区域和反叛者故障而需要多维和全面的设计。在寻找高效，紧凑的能源解决方案并主导串联冲动技术的主要要点时，Jin Shengyang在复杂的场景中进行了简化，使团队具有稳定且可靠的“完全”注意力。
